donde F0 designa la sección inicial de la probeta.
3:
a)

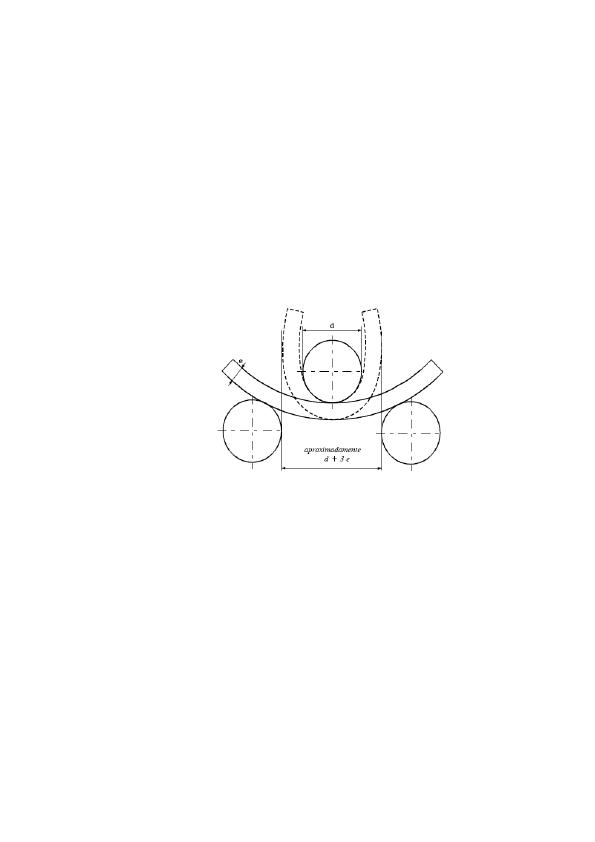

El ensayo de plegado (véase esquema) se realizará sobre muestras
obtenidas cortando en dos partes iguales de anchura 3e, pero que no
deberá ser inferior a 25 mm. de una sección anular cortadas de las
botellas Las muestras sólo se mecanizarán en los bordes.
b)
El ensayo de plegado ser ejecutará entre un mandril de diámetro (d) y
dos apoyos circulares separados por una distancia de (d + 3e). En el
transcurso del ensayo, las caras interiores deberán estar a una distancia
que no sobrepase el diámetro del mandril.
c)
La muestra no deberá presentar grietas cuando haya sido plegada hacia
el interior sobre el mandril hasta que la distancia entre sus caras
interiores no supere el diámetro del mismo.
d)
La relación (n) entre el diámetro del mandril y el espesor de la muestra
deberá estar de acuerdo con los valores indicados en el cuadro.
Prueba de plegado
6.2.5.4.2
Es admisible un valor mínimo de alargamiento más bajo, siempre que un ensayo
complementario, aprobado por la autoridad competente del país en el que se fabriquen los
recipientes a presión, demuestre que la seguridad del transporte está garantizada en las
mismas condiciones que para los recipientes a presión construidos según los valores del
cuadro del 6.2.3.2.1 (ver también la norma EN 1975: 1999 +A1: 2003).
6.2.5.4.3
El espesor mínimo de la pared de los recipientes a presión, en su parte más débil, será
el siguiente:
-
cuando el diámetro del recipiente a presión sea inferior a 50 mm: 1,5 mm como mínimo,
-
cuando el diámetro del recipiente a presión sea de 50 mm a 150 mm: 2 mm como mínimo,
-
cuando el diámetro del recipiente a presión sea superior a 150 mm: 3 mm como mínimo.
6.2.5.4.4
Los fondos de los recipientes a presión tendrán forma semicircular, elíptica o en asa de
cesta; deberán presentar el mismo grado de seguridad que el cuerpo del recipiente a presión.
6.2.5.5
Recipientes a presión de materiales compuestos
Para las botellas, tubos, bidones a presión o botellones y bloques de botellas que utilicen
materiales compuestos, la construcción deberá ser tal que la relación mínima entre la presión
de rotura y la presión de prueba sea de:
-
1,67 para los recipientes a presión zunchados
-
2,00 para los recipientes a presión bobinados.
- 799 -
