NTP 220: Seguridad en el almacenamiento de madera

Sécurité dans le stockage de bois
Safety in lumber storage

Redactor:

Tomás Piqué Ardanuy
Ingeniero Técnico Químico

CENTRO NACIONAL DE CONDICIONES DE TRABAJO

Objetivos

Dar a conocer las situaciones de riesgo que puedan presentarse en los almacenamientos de madera y en las operaciones de manutención manual o mecánica que se desarrollan en los procesos de apilado-desapilado y transporte de la misma.

Tipos de almacenamiento

Inicialmente la madera se almacena en troncos desramados y en ocasiones ya descortezados en grandes parques exteriores situados en zonas próximas a Industrias de 1ª Transformación (serrerías).

Realizada una primera transformación, la madera se almacena en forma de tablones (procedentes de las serrerías); tableros de aglomerado constituidos por pequeños fragmentos de madera (virutas, astillas, fibras) unidos firmemente entre sí por una cola u otra sustancia aglutinante y chapas de madera procedentes del desenrollado del tronco y posterior corte a formato de la chapa desenrollada.

La madera en tablones, tableros o chapas se almacena en industrias específicamente destinadas a tal fin (almacenes de madera) ya sea en recintos o parques exteriores (generalmente bajo cobertizos) o en naves industriales. Los almacenistas distribuyen estos productos a las distintas Industrias de 2ª Transformación de la Madera (Carpinterías, Ebanisterías, etc...), las cuales a su vez las almacenan en el interior de su recinto fabril, sea en zonas especialmente destinadas al efecto (secciones de almacenamiento) o sin una especial ubicación en el propio taller.

Datos de accidentabilidad

De un total de 465 accidentes graves y mortales seleccionados aleatoriamente de entre los ocurridos en Industrias de 1ª y 2ª Transformación de madera en el ámbito de la provincia de Barcelona entre los años 1975-1986, se han obtenido los siguientes resultados:

La carretilla elevadora de horquillas ha ocasionado más de la mitad de los accidentes en operaciones mecánicas de apilado-desapilado y transporte.

Riesgos y prevención

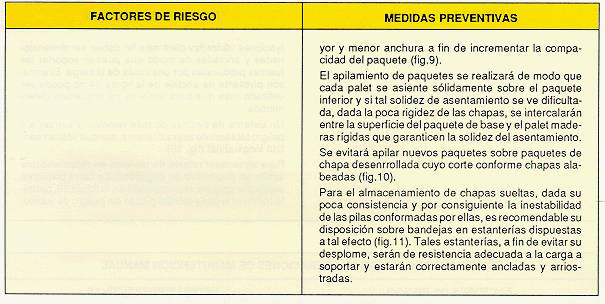

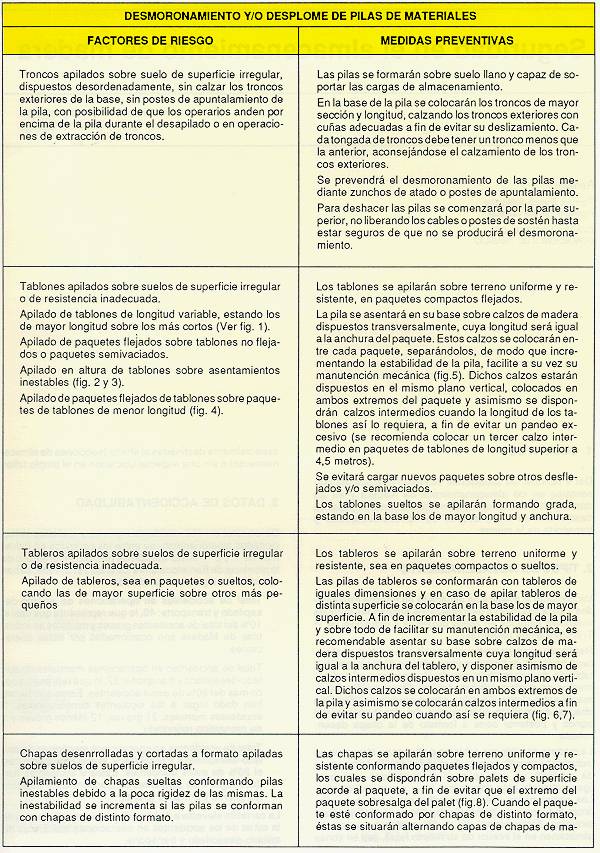

Desmoronamiento y/o desplome de pilas de materiales

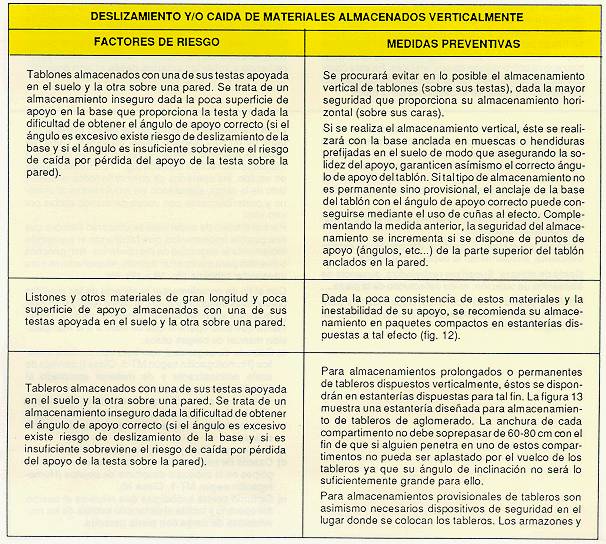

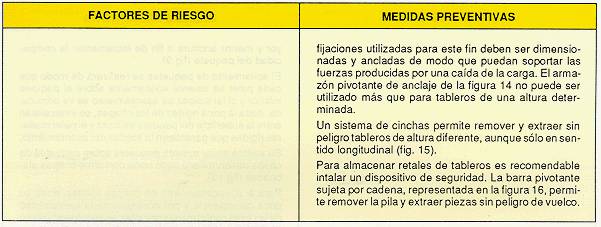

Deslizamiento y/o caída de materiales almacenados verticalmente

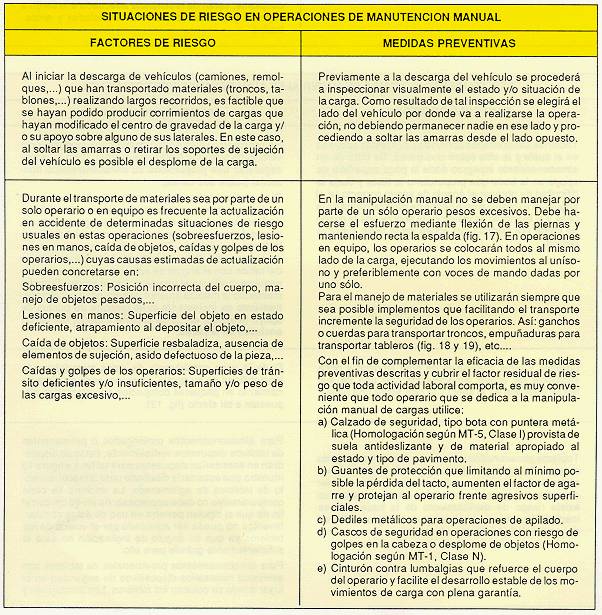

Situaciones de riesgo en operaciones de manutención manual

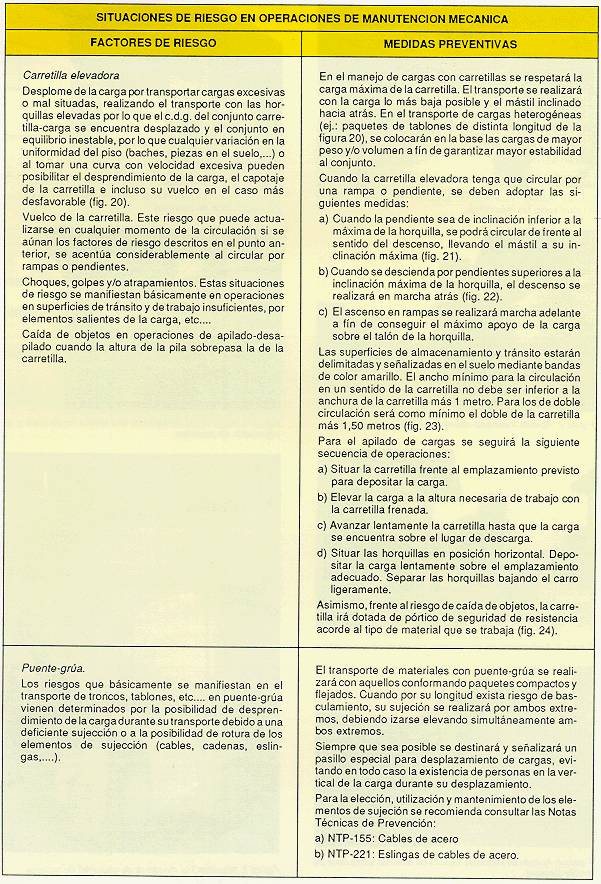

Situaciones de riesgo en operaciones de manutención mecánica

Fig. 1: Apilado incorrecto al apilar los tablones de mayor longitud sobre los más cortos

Fig. 5: Apilado de paquetes de tablones, con calzos en su base y en separación de paquetes

Fig. 2: Apilado incorrecto sobre un paquete semivaciado

Fig. 6: Apilamiento de tableros con calzos en su base y en separación de paquetes

Fig. 3: Apilamiento en altura sobre asentamientos inestables

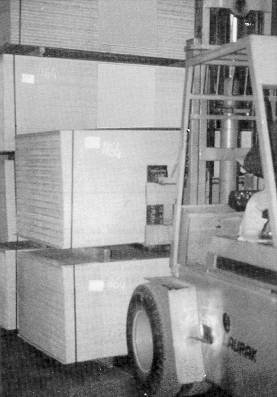

Fig. 7: Manutención mecánica de paquetes de tableros

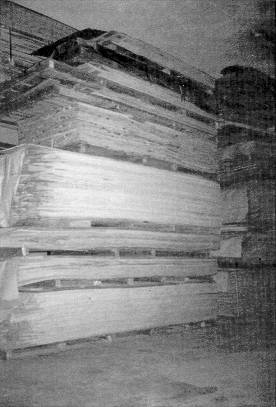

Fig. 4: Apilado de paquetes flejados de tablones sobre otros de menor longitud

Fig. 8: Almacenamiento de chapas en palets

Fig. 11: Estanterías para almacenamiento de chapas

Fig. 9: Paquete conformado por chapas de distinto formato

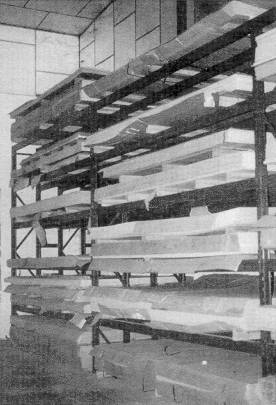

Fig. 12: Estanterías para almacenamiento de listones

Fig. 10: Paquete de chapas alabeadas

Fig. 13: Estantería de almacenamiento de tableros. La anchura de los compartimentos puede ser modificada por medio de mamparas que se pueden embutir. (Fuente: CNA CSST 144)

Fig. 14: Pila de tableros asegurada por medio de un armazón pivotante de anclaje. (Fuente: CNA CSST 144).

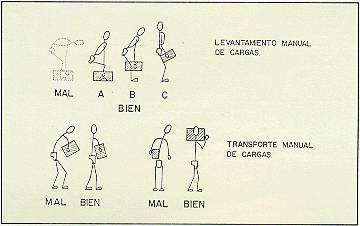

Fig. 17: Levantamiento manual de cargas. Transporte manual de cargas

Fig. 15: Pila de paneles asegurado por medio de cinchas
B- Cincha
C- Protección de la cincha contra las aristas vivas
D- Argolla autoblocante
La cincha no debe poder abrirse completamente (Fuente: CNA CSST 144)
.

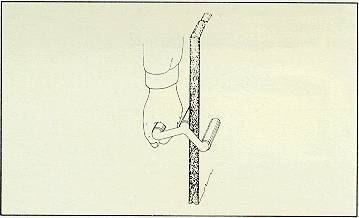

Fig. 18: Empuñadura

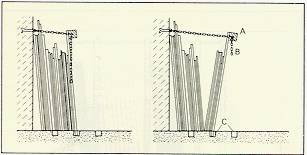

Fig. 16: Dispositivo de seguridad para almacenar retales de tableros
A- Barra de apoyo sólida
B- Cadena regulable
C- Agujeros de inserción en el suelo
(Fuente: CNA CSST 144).

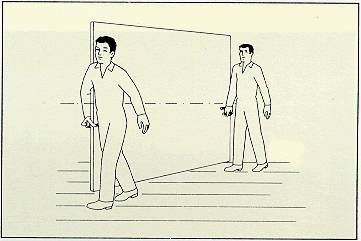

Fig. 19: Transporte de un panel con las empuñaduras situadas bajo el c.d.g. del tablero, por lo que existe un riesgo de basculamiento del mismo
(Fuente: CNA CSST 144).

Fig. 20: Transporte incorrecto de cargas

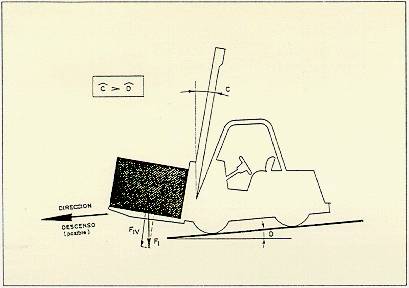

Fig. 21:

Fig. 22:

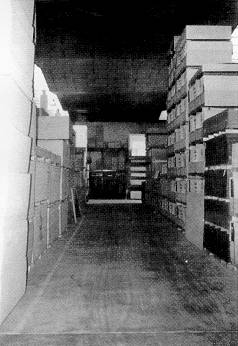

Fig. 25: Pasillo de circulación amplio y delimitado

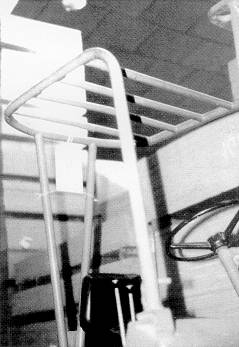

Fig. 24: Pórtico de seguridad de la carretilla

Bibliografía

(1) CAISSE NATIONALE SUISSE D'ASURANCE EN CAS D'ACCIDENTS
Cahiers suisses de la sécurité du travail: Dangers relatifs aux panneaux stockés verticalement (CSST- Nº 144)
Octobre 1986

(2) NOVAU SISQUELLA, José María.
Manutención mecánica: Carretillas elevadoras de horquilla
Barcelona INSHT, 1982-ITB/75.82.
