NTP 36: Riesgo intrínseco de incendio (I)

Redactor:

José Luis Villanueva Muñoz
Ingeniero industrial

CENTRO DE INVESTIGACIÓN Y ASISTENCIA TÉCNICA - BARCELONA

La Norma Básica de la Edificación NBE-CPI-82 (1), de obligado cumplimiento en todo el territorio nacional establece las condiciones mínimas que deben reunir todos los edificios con las salvedades que se establecen en las disposiciones que preceden en el Real Decreto, al texto articulado (Ver NTP-25.82).

Objetivo

La presente nota técnica pretende dos objetivos:

1.º Divulgar el sistema de evaluación del riesgo intrínseco de incendio de industrias y almacenes contenido en la Norma.

2.º Complementar, matizar o aclarar algunos aspectos de la misma para su aplicación.

La presente NTP se complementa con las tablas contenidas en la NTP-37.83.

Método de valoración

El procedimiento para la valoración del riesgo intrínseco de incendio en la NBE-CPI-82 está contenido en el Apéndice IV que se transcribe a continuación.

Apéndice IV: Clasificación de las instalaciones industriales y de almacenamiento en función de su nivel de riesgo intrínseco

Las industrias y almacenamientos se clasificarán conforme el nivel de riesgo intrínseco de dichas instalaciones, quedando dichos niveles establecidos de la siguiente forma, en función de la carga de fuego ponderada del local:

La carga de fuego ponderada Qp de una industria o almacenamiento se calculará considerando todos los materiales combustibles que formen parte de la construcción, así como aquellos que se prevean como normalmente utilizables en los procesos de fabricación y todas las materias combustibles que puedan ser almacenadas. El cálculo de la carga de fuego ponderada Qp se establecerá mediante la expresión:

siendo:

Pi: peso en kg de cada una de las diferentes materias combustibles.

Hi: poder calorífico de cada una de las diferentes materias en Mcal/kg.

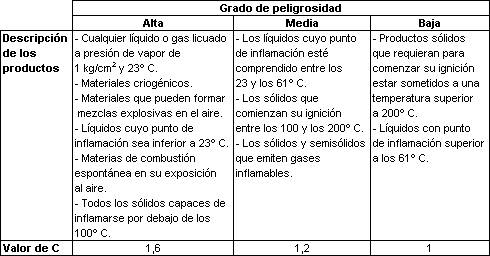

Ci: coeficiente adimensional que refleja la peligrosidad de los productos conforme a los siguientes valores:

A: superficie construida del local, considerada en m2.

Ra: coeficiente adimensional que pondera el riesgo de activación inherente a la actividad industrial, de la siguiente forma:

A fin de establecer la evaluación del riesgo de activación de cada proceso, conforme a los niveles de Alto (A), Medio (M) o Bajo (B), se facilita el siguiente listado de actividades:

Aceites comestibles - fabr.

Almacenes - en general

Barnices - fabricación

Barnizados - taller

Bebidas - sin alcohol

Bebidas alcohólicas - prepar.

Bebidas carbónicas - fabr.

Betún - preparación

Carpintería

Café - torrefacto

Cartón - fabricación de cajas y elementos

Caucho - fabricación de objetos

Celuloide - fabricación

Cera - fabricación de artículos

Cerámica - taller

Cerveza - fabricación

Chocolate - fabricación

Colas - fabricación

Confección - talleres

Conservas - fabricación

Corcho - tratamiento

Cuerdas - fabricación
Cosméticos

Cuero - tratamiento y objetos

Destilerías - mat. inflamables

Disolventes - destilación

Ebanistería (sin alm. madera)

Electricista - taller

Electricidad - fabricación aparatos

Electricidad - rep. aparatos

Electrónica - fabr. aparatos

Electrónica - rep. aparatos

M

B

M

M

B

M

B

B

M

M

M

M

M

B

B

B

M

M

B

B

B


M

B

M

M

M

B

M

B

M

B

Embarcaciones - fabricación

Escobas - fabricación

Esterillas - fabricación

Fertilizantes químicos - fabr.

Fibras artificiales - producción y manipulación

Forjas y herrerías

Frigoríficos - cámaras

Fundición de metales

Galvanoplástica

Géneros de punto - fabr.

Grasas comestibles - fabr.

Imprenta

Industrias químicas

Juguetes - fabricación

Laboratorios eléctricos

Laboratorios físicos y metalúrgicos

Laboratorios fotográficos

Laboratorios químicos

Licores - fabricación

Madera - fabr. contrachapados

Mampostería - fabricación

Mantequilla - fabricación

Máquinas - fabricación

Marcos - fabricación

Materiales usados - tratamiento

Mecanización de metales

Medias - fabricación

Medicamentos - laboratorios

Metales - fabr. de artículos

Muebles - fabricación (madera)

Muebles - fabricación (metal)

Molinos harineros

M

B

B

M

M

B

B

B

B

B

M

M

M-A

M

B

B

B

M

M

M

B

B

M

M

M

B

M

B

B

M

B

M

Motores eléctricos - fabr.

Orfebrería - fabricación

Panificación - elaboración y hornos de pan

Pasamanería - taller

Papel - fabricación

Pastas alimenticias - fabr.

Pinturas - talleres

Pinturas y barnices - fabr.

Pinceles y cepillos - fabr.

Pirotecnia - fabricación

Plancha - taller

Placas de resina sintética -fabricación

Productos alimenticios - fabr.

Reparaciones - taller

M

B

B

B

B

M

A

A

M

A

B

M

B

B

Resinas sintéticas - fabr.

Sacos - fabricación

Seda artificial - fabricación

Taller mecánico

Tapicería

Teatro

Tejidos - fábricas

Telefónica - central

Tintas de imprenta - fabr.

Tintorerías

Transformadores - construc.

Vidrio - fabricación de artículos

Vulcanización

Zapatos - fabricación

M

B

M

B

M

B

B

B

M

B

B

B

M

M

Objeto de la valoración

El citado método fue ideado para ser utilizado, en el aspecto de incendios, para la Regulación del Uso industrial.

Se pretendía obtener un parámetro que permitiera establecer las condiciones de coexistencia de los riesgos de forma que se limitara la posibilidad de un incendio en una actividad, salvara los lindes de la propiedad y provocara consecuencias económicas o humanas a sus vecinos.

La NBE-CPI-82 regula parcialmente dichos aspectos en los puntos que se transcriben a continuación:

La siguiente tabla establece la distancia que deberán guardar los edificios a los cuales es de aplicación la presente NBE, respecto de pequeñas industrias que, por su naturaleza y tamaño, puedan ser ubicadas en el interior de cascos urbanos y según sea el riesgo intrínseco de éstas. Dicho riesgo intrínseco se establecerá conforme a los criterios contenidos en el Apéndice IV.

  1. Ambos edificios podrán ser adyacentes si la separación entre ellos se realiza mediante un muro que sea RF-240 como mínimo y no presente aberturas.

  2. Ambos edificios podrán ser adyacentes si la separación entre ambos se realiza mediante un muro que sea RF-180 como mínimo y no presente aberturas.

  3. La separación entre ambos edificios se realizará mediante un muro que sea RF-120 como mínimo.

Dentro del volumen de un mismo edificio, sólo podrán existir instalaciones industriales o de almacenamiento conjuntamente con otros usos contemplados en los Anexos de la presente NBE, cuando el nivel de riesgo intrínseco de dichas industrias o almacenes sea "Bajo", conforme a los criterios contenidos en el Apéndice IV y cumplan además las siguientes condiciones:

En cualquier caso, las industrias o almacenamientos situados en edificios con otros usos, no podrán encontrarse a más de 4 m. bajo rasante.

Parámetros utilizados y problemas planteados

La carga térmica ponderada para una actividad se calcula en función de la carga térmica del local, peligrosidad de los combustibles utilizados y riesgo de activación del incendio a causa del proceso industrial.

De esta forma se obtiene un parámetro que valora:

  1. La facilidad de ignición de los combustibles manipulados y la mayor o menor velocidad de propagación del fuego (Ci).

  2. La mayor o menor probabilidad de ignición de los combustibles, derivada de la forma en que se utilizan en el proceso industrial (Ra).

  3. La mayor o menor gravedad y duración del incendio en base a la carga térmica (Pi, Hi y A).

El anterior planteamiento evidencia la utilidad, interés y representatividad del parámetro obtenido; sin embargo, los datos contenidos para su valoración en el Apéndice IV son insuficientes y su cálculo casi imposible salvo para expertos.

Criterios técnicos

De entre los métodos de evaluación del riesgo de incendio europeos, el método de Max Gretener (2) es el más utilizado, especialmente por los técnicos de compañías aseguradoras. El citado método incluye en sus anexos tablas pormenorizadas para la valoración de los parámetros que influyen sobre la carga térmica ponderada. Las citadas tablas pueden encontrarse traducidas al castellano en la Ordenanza Municipal contra Incendios de Zaragoza (3).

El sistema de valoración de la peligrosidad de los combustibles utilizado en el método de Max Gretener es el recomendado por la C.E.A. (Comité Europeen des Assurances), en una de cuyas publicaciones, traducida al castellano por Cepreven (4), puede encontrarse un amplio listado de productos y la valoración de su peligrosidad.

Del análisis detallado del contenido del Apéndice IV de la NBE-CPI-82 y las publicaciones citadas, se deduce que el contenido de la primera es un extracto de las segundas y por tanto los datos de estas publicaciones pueden ser utilizados en la valoración de la carga térmica ponderada con algunas adaptaciones. Se sugieren:

Cualificación del grado de peligrosidad de los combustibles

Cualificación del Riesgo de Activación

Bibliografía

(1) MINISTERIO DE OBRAS PÚBLICAS Y URBANISMO
"NBE-CIP-82"
Real Decreto 2059/1981 de 10-4-198 1. BB.OO.EE. de 18 y 19-9-81. Modificada en el Real Decreto 1587/1982 de 25-6-1982. BOE de 21-7-82.

(2) GRETENER M.
Determination des mesures de protection decoulant de l'evaluation du danger potentiel d'incendie
Berne, Ass. des etablissements cantonaux d'assurances contre l'incendie. 1973.

(3) AYUNTAMIENTO DE ZARAGOZA
Ordenanza de prevención de incendios en el término municipal de Zaragoza
Zaragoza, 1980.

(4) COMITÉ EUROPEEN DES ASSURANCES
Clasificación de materias y mercancías según su riesgo de incendio
Madrid, Cepreven, 1983.
