NTP 24: Toma de muestra de vapores de disolventes mediante adsorbentes sólidos. Normas de captación

Redactor:

José Bartual Sánchez
Dr. en Ciencias Químicas

CENTRO DE INVESTIGACIÓN Y ASISTENCIA TÉCNICA - BARCELONA

Se presenta una relación, ordenada alfabéticamente, de los compuestos utilizables como disolventes cuya presencia en ambientes laborales puede determinarse mediante toma de muestras sobre adsorbentes sólidos y posterior análisis en el Laboratorio. Esta relación incluye la descripción de las condiciones particulares para la mejor captación de cada substancia, en función de sus características, del método analítico a utilizar y del valor TLV que tienen establecido.

Objetivo

La presente nota tiene por objeto indicar una serie de substancias que pueden ser muestreadas en ambientes laborales mediante tubos de adsorbentes sólidos, señalando en cada caso las condiciones óptimas para su captación. Estos datos completan la información contenida en la nota 19-82, relativa a toma, conservación y envío de muestras, y en la nota 23-82, sobre toma de muestras con adsorbentes sólidos, proporcionando en conjunto la metodología necesaria para la captación en ambientes laborales de muestras de cualquiera de las substancias relacionadas, en condiciones que permitan su posterior determinación analítica en el Laboratorio.

Relación de substancias y condiciones de captación

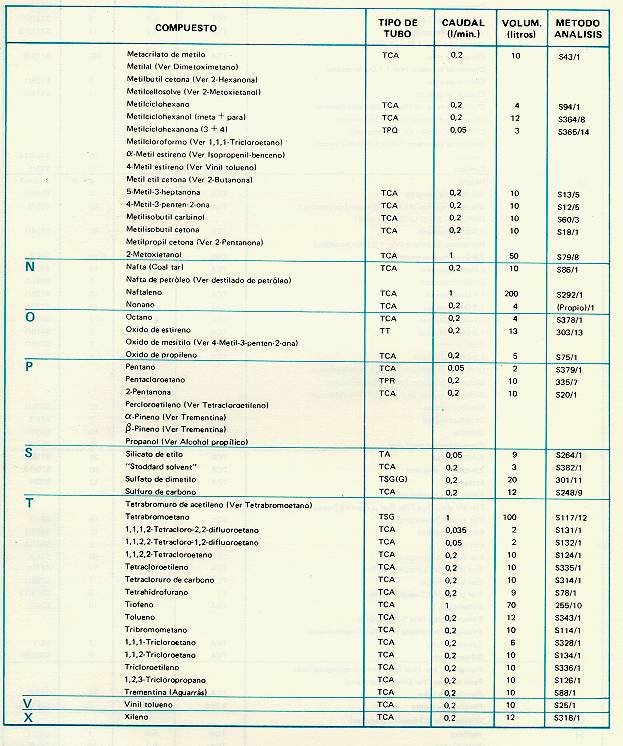

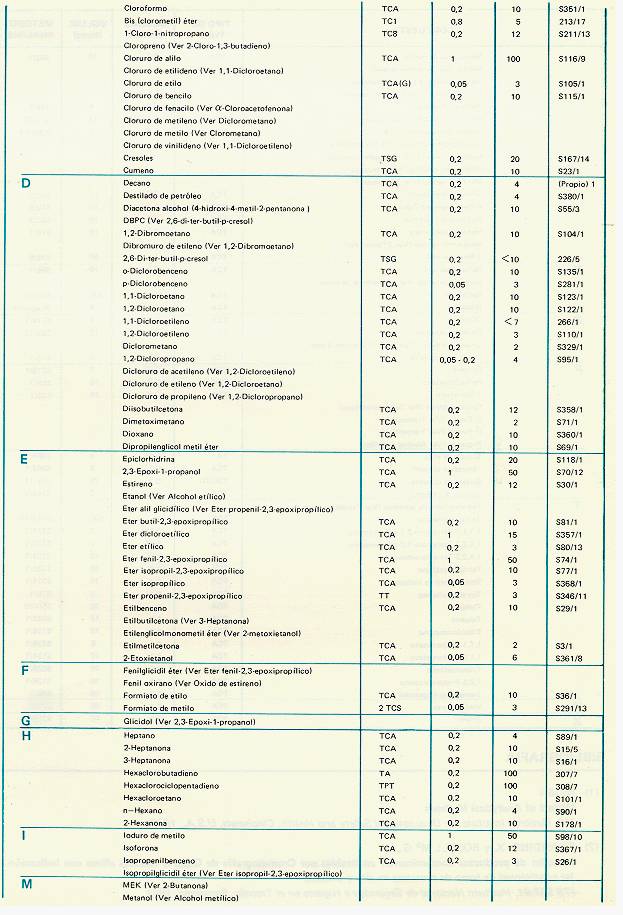

En la primera columna de la tabla figuran los nombres, ordenados alfabéticamente, de los compuestos que pueden muestrearse mediante este método.

En la segunda columna se indica el tipo de tubo que puede emplearse en cada caso. Las abreviaturas que se utilizan tienen la siguiente correspondencia:

TCA:

Tubo de carbón activo normal (50/100)

TCA (G):

Tubo de carbón activo tamaño grande(200/400 o más)

TCAH:

Tubo de carbón activo de 2 gr impregnado con hidroquinona

TSG:

Tubo de sílice gel (50/100)

TSG(G):

Tubo de sílice gel tamaño grande

TC1:

Tubo de Chromosorb 101

TC4:

Tubo de Chromosorb 104

TC4-AM:

Tubo de Chromosorb 104 impregnado con anhídrido maléico.

TC7:

Tubo de Chromosorb 107

TC8:

Tubo de Chromosorb 108

TT:

Tubo de Tenax GC

TCS:

Tubo de Carbosieve B

TA:

Tubo de Amberlita XAD-2

TPQ:

Tubo de Porapak Q

TPR:

Tubo de Porapak R

TPT:

Tubo de Porapak T

Cuando la cifra 2 precede a la abreviatura de un tubo significa que se utilizan dos tubos del tipo señalado montados en serie.

En la tercera y cuarta columnas se señala el caudal y el volumen recomendados en litros por minuto y litros respectivamente.

En la quinta y última columna se referencia el número de la norma americana del NIOSH que se aplica como método de análisis, separado mediante una barra de otro número que indica el método de desorción que se utiliza, de acuerdo con la siguiente correspondencia:

1.

Desorción con sulfuro de carbono

2.

Desorción con solución al 1% de 2-butanol en sulfuro de carbono

3.

Desorción con solución al 5% de alcohol isopropílico en sulfuro de carbono

4.

Desorción con alcohol isopropílico

5.

Desorción con metanol al 1% en sulfuro de carbono

6.

Desorción con metanol

7.

Desorción con hexano

8.

Desorción con cloruro de metileno

9.

Desorción con benceno

10.

Desorción con tolueno

11.

Desorción con éter dietílico

12.

Desorción con tetrahidrofurano

13.

Desorción con acetato de etilo

14.

Desorción con acetona

15.

Desorción con agua destilada

16.

Desorción con ácido fórmico

17.

Desorción térmica.

Bibliografía

(1) NIOSH
Manual of Analytical Methods
U.S. Nacional Institute for Occupational Safety and Health, Cincinnati. U.S.A., 1977

(2) GUARDINO, X. y ROSELL Mª G.,
Relación de productos contaminantes analizables por Cromatografía de Gases o técnicas afines con indicación de las condiciones de toma de muestras en aire y análisis.
ITB 937.81, Instituto Nacional de Seguridad e Higiene en el Trabajo, Barcelona, 1981.
