NTP 10: Resguardos. Distancias de seguridad

Redactor:

Valentí Estalella Morey
Ingeniero Industrial

CENTRO DE INVESTIGACIÓN Y ASISTENCIA TÉCNICA - BARCELONA

No existe en la actualidad una norma española que trate el tema de las distancias de seguridad a adoptar en el diseño y emplazamiento de resguardos y de sus aberturas.

Para salvar el hueco y a falta de las mediciones de la población laboral española necesarias para emitir una norma adecuada, se acepta en la propuesta de norma UNE 81600 "Técnicas de protección en máquinas" el uso de cualquier norma a condición de que está basada en mediciones reales de población correctamente realizadas.

Objetivo

Se aporta un extracto de las recomendaciones contenidas en las normas BS-5304: 1975 "Code of practice, Safeguarding of Machinery", DIN 31001 "Schutzeinrichtungen Begriffe, Sicherheitsabstände für Erwachsene und Kinder" y NF E09-010 "Distances de sécurité pour les membres supérieurs" así como algunas indicaciones sobre como usarlas.

Introducción

Las distancias de seguridad se definen para los siguientes gestos:

Hacia arriba

Alrededor de un obstáculo

Por encima de un obstáculo o hacia el interior de un recipiente

A través de un obstáculo

Entre partes móviles

Uso de los gráficos

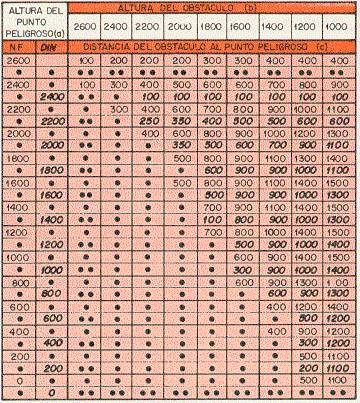

¿A qué distancia debe colocarte un resguardo?

Depende de la situación (altura y distancia) del punto peligroso que no debe ser accesible con el gesto que pueda hacerse por encima del resguardo.

Para un punto peligroso situado a una altura a = 1200 mm y un resguardo de altura b = 1600 mm. La distancia debe ser 800 mm (NF) 6 500 mm (DIN).

El gesto es tanto más amplio como más bajo es el resguardo; las distancias deberían ser por lo tanto mayores en los resguardos bajos que en los altos.

Para a = 2.200 mm

b = 1.200 mm, la distancia es (DIN) c = 600 mm

pero si b = 2.200 mm, la distancia es (DIN) c = 250 mm

¿Qué altura debe tener un resguardo?

No deben interpolarse los valores de las tablas; debe tomarse el más seguro.

Un punto peligroso está a una altura a = 1600. Se dispone de un espacio para colocar el resguardo no mayor de c = 950 mm. El resguardo deberá tener una altura (NF) b 1600 (un resguardo de b = 1400 requeriría una distancia c = 1100).

¿Hasta dónde debe prolongarse un resguardo?

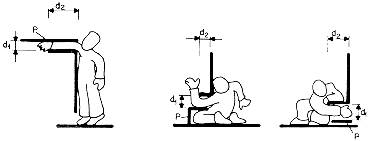

El gesto alrededor de un resguardo puede limitarse prolongando los bordes del obstáculo (fig. 2, 3, 4):

El diseño debe cuidarse mucho si se quiere evitar que la protección sea burlada.

Una abertura d1 de aprox. 8 mm deja pasar los dedos: r1
" 30 mm " " r2
" 50 mm " " r4

 Además, para limitar el gesto a:

Los dedos, d2 deberá ser superior aprox.  a 700 mm
La mano, " "  a 300 mm

 Mientras que una pequeña prolongación limitaría el gesto del brazo entero.

Todo ello a condición de que no sea posible introducir el brazo oblicuamente.

El suplemento "p" resulta por tanto inevitable.

En el borde superior es de esperar, sin embargo, que un obstáculo bloquee por sí solo a nivel de:

En el borde inferior el suelo puede hacer las veces de suplemento "p".

En cualquier caso se obtendrá mayor garantía encerrando por entero la zona peligrosa.

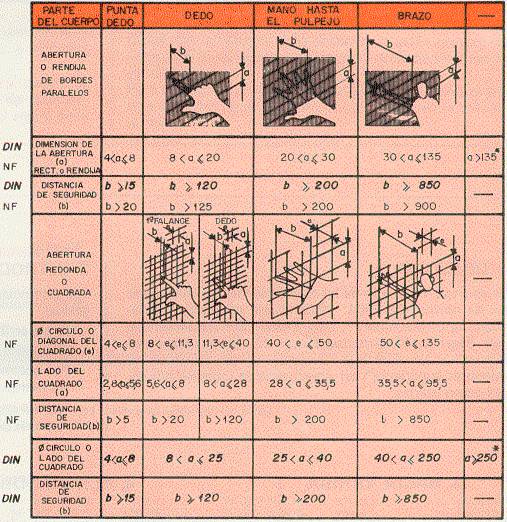

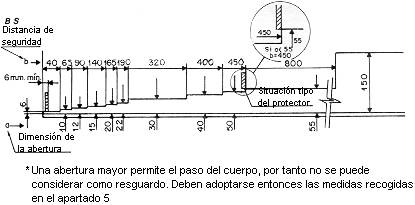

¿Qué tamaño de malla debe escogerse para un resguardo?

Puesto que el brazo de las personas no tiene un grosos continuamente creciente solo unos ciertos tamaños de mallas son significativos:

Aberturas de rendija significativas para:

DIN y NF: 4, 8, 20, 30, 135 (mm)

BS: 6, 10, 12, 15, 20, 22, 30, 40, 50, 55, 105 (mm)

Cuando no pueda hacerse una rendija de una abertura determinada es mejor pasar a la abertura inmediatamente superior. Por ejemplo: para DIN y NF la distancia de seguridad para rendijas entre 8 y 20 mm. es 120 mm. No puede reducirse la distancia de seguridad por hacer la rendija de 15 ó 18 mm.

Ejemplo:

Si un punto peligroso está a 25 mm. de un resguardo y quiere practicarse una abertura de inspección en aquel punto puede escogerse:

Una rendija de menos de 6 mm. (BS)

Una rendija o una malla cuadrada de 8 mm. (NF y DIN)

Una malla de aberturas circulares de diámetro 8 mm. (DIN o 11,3 mm (NF)

La rendija de  6 mm seguiría siendo válida para un punto peligroso situado a 6 mm. (BS).

La rendija o la abertura cuadrada de 8 mm. lo sería para 15 mm (DIN) ó  20 mm (NF).

Observaciones

Deben adoptarse las medidas complementarlas oportunas para que el resguardo cumpla su función y en especial deberá cuidarse:

La fijación del resguardo que deberá ser racionalmente inviolable (en cualquier caso no debería fijarse con tornillos de muesca longitudinal).

La visibilidad a través del resguardo que deberá ser la suficiente para hacer innecesarios boquetes o ventanas improvisadas.

La rigidez del resguardo y sus aberturas por cuanto es previsible un trato duro y poca atención de mantenimiento. Asimismo, para que no se desvirtúe el ancho de la abertura conviene rigidizar sus bordes.

Las operaciones de control y mantenimiento a través del resguardo prolongando los mandos, engrasadores, indicadores, etc., hasta el exterior del resguardo, colocando superficies transparentes frente a los indicadores o practicando aberturas que en cualquier caso impedirán el acceso a partes no previstas.

El caso de retirada complete del resguardo mediante la incorporación de dispositivos de interconexión por diodos (ver UNE 81600) o mediante el uso de colores de identificación característicos.

Las normas difieren entre sí. Ello es debido a diferencias entre el no de individuos usados para efectuar las mediciones, al método seguido para efectuar estas mismas medidas y el margen de seguridad adoptado por la misma norma.

A este respecto, la actitud de un fabricante de maquinaria o equipos debería ser distinta de la de un usuario.

El fabricante deberla diseñar y construir de acuerdo a la norma más exigente.

El usuario debería comprobar (en la medida de lo posible) que esa norma protege a todos los operarios. Téngase en cuenta que una norma deja siempre fuera de su cobertura un porcentaje de individuos (5% 0,5% según los casos).

Al efectuar esta comprobación debe tenerse en cuenta especialmente a los individuos altos y/o de extremidades finas y largas (correlación muy corriente). Asimismo, al hacer el intento de alcanzar a través, por encima o alrededor del obstáculo debe forzarse el gesto porque así ocurre en la realidad cuando alguien trata de alcanzar un punto.

Para el caso de atrapamiento entre partes móviles se tratará obviamente de los individuos especialmente voluminosos.

Bibliografía

(1) UNE 81600
Técnicas de protección máquinas. Propuesta 1982

(2) BS 5304
Code of Practica; Safeguarding of machinery, 1975

(3) DIN 31001
Schutzeinrichtungen Begriffe Sicherheitsabständo für Erwachsene und Kinder. 1976

(4) NF E09-010
(Norma experimental) Distances de sécurité pour les membres superieurs. 1981
